Rocketmq工作流程

  rocketmq中几乎每个节点都可以集群部署，namesrv，broker，producer，consumer。

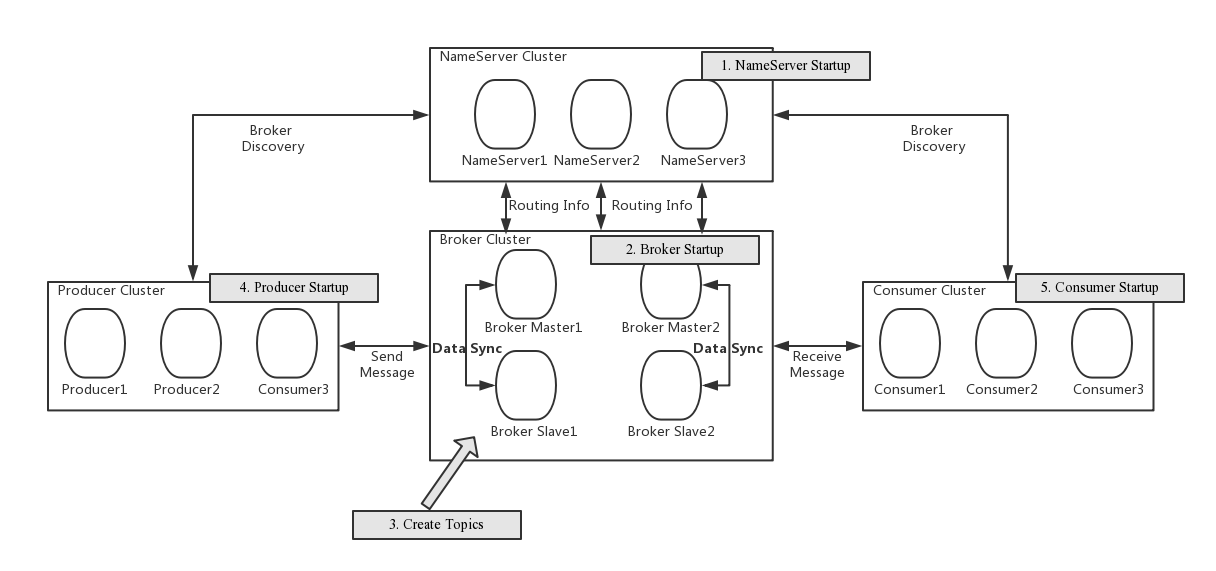

部署结构

部署后节点保存的信息

网络部署特点

  1. NameServer是一个几乎无状态节点，可集群部署，节点之间无任何信息同步。
  2. Broker部署相对复杂，Broker分为Master与Slave，一个Master可以对应多个Slave，但是一个Slave只能对应一个Master，Master与Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。 注意：当前RocketMQ版本在部署架构上支持一Master多Slave，但只有BrokerId=1的从服务器才会参与消息的读负载。
  3. Producer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic 服务的Master建立长连接，且定时向Master发送心跳。Producer完全无状态，可集群部署。
  4. Consumer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic服务的Master、Slave建立长连接，且定时向Master、Slave发送心跳。Consumer既可以从Master订阅消息，也可以从Slave订阅消息，消费者在向Master拉取消息时，Master服务器会根据拉取偏移量与最大偏移量的距离（判断是否读老消息，产生读I/O），以及从服务器是否可读等因素建议下一次是从Master还是Slave拉取。

集群工作流程

  1. 启动NameServer，NameServer启动后会监听端口，等待Broker，Producer，Consumer连上来，相当于一个路由控制中心，类似于dubbo中zk发挥的作用。
  2. Broker启动，跟所有NameServer保持长连接，定时发送心跳包。心跳包包含当前Broker信息，以及存储所有Topic的信息。注册成功后，NameServer集群中就有Topic和Broker的映射关系。
  3. 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。
  4. Producer发送消息，启动时先跟NameServer中的一台建立长连接，并从其中获取当前发送的Topic存在那些Broker上，从Topic中的MessageQuene中选取一个（采用轮询），然后与队列所在Broker建立长连接从而向Broker发送消息。
  5. Consumer跟Producer一样，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。只由BrokerId=1的Slave Broker才会提供读服务。

    一个Topic下的所有MessageQuene会负载均衡到消费者组中的每一台机器，每一台机器负责几个队列，保证均衡，这里要求，消费者组中的机器数少于队列数。

Recketmq完整通信流程

  Producer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic服务的Broker Master建立长连接，且定时向Broker发送心跳。
  Producer只能将消息发送到Broker master，但是Consumer则不一样，它同时和提供Topic服务的Master和Slave建立长连接，既可以从Broker Master订阅消息，也可以从Broker Slave订阅消息。

《浅入浅出》-RocketMQ

  1. Broker启动后需要完成一次将自己注册至NameServer的操作；随后每隔30s时间定时向NameServer上报Topic路由信息。
  2. 消息生产者Producer作为客户端发送消息时候，需要根据消息的Topic从本地缓存的TopicPublishInfoTable获取路由信息。如果没有则更新路由信息会从NameServer上重新拉取，同时Producer会默认每隔30s向NameServer拉取一次路由信息。
  3. 消息生产者Producer根据2）中获取的路由信息选择一个队列（MessageQueue）进行消息发送；Broker作为消息的接收者接收消息并落盘存储。
  4. 消息消费者Consumer根据2）中获取的路由信息，并再完成客户端的负载均衡后，选择其中的某一个或者某几个消息队列来拉取消息并进行消费。
